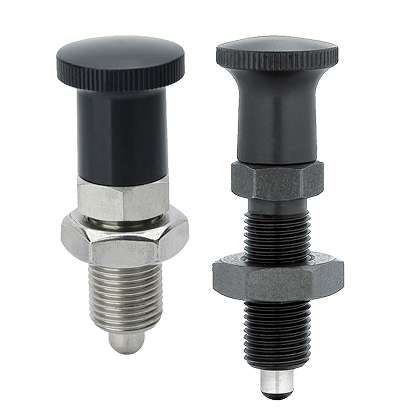

Pernos de bloqueo
- Dispositivo utilizado para fijar, posicionar y mover piezas, mediante un pin que se encuentra ubicado en la punta, dentro de un proceso de fabricación o ensamblaje. Cuenta con un sistema de resorte interno.
Cobertura del stock:
- Funcionamiento con perilla
- Cuerpo de acero al carbón
- Montaje con tornillo de rosca métrica
- Mecanismo de tipo retorno y posición de descanso
- Carrera del pin de 4 a 8mm
- Modelos CAD disponibles
- Modelos estandarizados sin necesidad de configurar
| Número de parte | Forma de la punta | Tipo de mecanismo | Rosca (M) | Paso (mm) | Carrera (mm) | Material del pin | Carga Máx (N) | Tuerca adicional | Material perilla | Diámetro de la punta (mm) | Archivo CAD | Compra |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXKF5 | Plana | Retorno | 5 | 0.5 | 5 | Acero al carbón 1045 | 6 | Sí | Aluminio | 2 |  | Ver y Comprar |
| PXYKT6 | Cónica | Descanso | 6 | 0.75 | 5 | Acero al carbón 1045 | 6 | Sí | Aluminio | 2.5 |  | Ver y Comprar |
| PMXSB8 | Esférica | Retorno | 8 | 1.25 | 5 | Acero al carbón 303 | 6 | No | Nylon 6 | 5 |  | Ver y Comprar |
| PXKT10 | Cónica | Retorno | 10 | 1 | 5 | Acero al carbón 1045 | 11.5 | Sí | Aluminio | 5 |  | Ver y Comprar |
| PXRKN12 | Esférica | Descanso | 12 | 1.5 | 6 | Acero al carbón 1045 | 14.5 | Sí | Nylon 6 | 6 |  | Ver y Comprar |
| PMXYA6M | Cónica | Descanso | 6 | 1 | 4 | Acero al carbón 303 | 12 | No | Nylon 6 | 4 |  | Ver y Comprar |
| PMXK8M | Cónica | Retorno | 8 | 1.25 | 5 | Acero al carbón 303 | 24 | Sí | Nylon 6 | 5 |  | Ver y Comprar |
| PMXYSM10 | Esférica | Descanso | 10 | 1.5 | 6 | Acero al carbón 303 | 9.5 | No | Nylon 6 | 6 |  | Ver y Comprar |
| PMXYK12M | Cónica | Descanso | 12 | 1.75 | 8 | Acero al carbón 303 | 22 | Sí | Nylon 6 | 8 |  | Ver y Comprar |
| PMXA6M | Cónica | Retorno | 6 | 1 | 4 | Acero al carbón 303 | 12 | No | Nylon 6 | 4 |  | Ver y Comprar |
| PMXYSB8 | Esférica | Descanso | 8 | 1.25 | 5 | Acero al carbón 303 | 6 | No | Nylon 6 | 5 |  | Ver y Comprar |
| PMXYK10M | Cónica | Descanso | 10 | 1.5 | 6 | Acero al carbón 303 | 21 | Sí | Nylon 6 | 6 |  | Ver y Comprar |
| PXYK12 | Esférica | Descanso | 12 | 1.5 | 6 | Acero al carbón 1045 | 24 | Sí | Nylon 6 | 6 |  | Ver y Comprar |
| PXKN8 | Esférica | Retorno | 8 | 1 | 5 | Acero al carbón 1045 | 9 | Sí | Aluminio | 4 |  | Ver y Comprar |
| PMXYSB10 | Esférica | Descanso | 10 | 1.5 | 6 | Acero al carbón 303 | 9.5 | No | Nylon 6 | 6 |  | Ver y Comprar |
| PXYK12 | Esférica | Retorno | 12 | 1.5 | 6 | Acero al carbón 1045 | 24 | Sí | Nylon 6 | 6 |  | Ver y Comprar |
| Número de Parte | Nombre | Marca | Compra |
|---|---|---|---|
| PXAN10 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXAN10 | MISUMI | Ver y Comprar |
| PXAN10L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXAN10L | MISUMI | Ver y Comprar |
| PXAN8 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXAN8 | MISUMI | Ver y Comprar |
| PXKN10 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN10 | MISUMI | Ver y Comprar |
| PXKN16L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN16L | MISUMI | Ver y Comprar |
| PXKN5 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN5 | MISUMI | Ver y Comprar |
| PXKN10L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN10L | MISUMI | Ver y Comprar |
| PXKN12L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN12L | MISUMI | Ver y Comprar |
| PXKN8L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN8L | MISUMI | Ver y Comprar |
| PXKN12 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN12 | MISUMI | Ver y Comprar |
| PXKN16 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN16 | MISUMI | Ver y Comprar |
| PXKN8 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKN8 | MISUMI | Ver y Comprar |
| PXYAN16L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYAN16L | MISUMI | Ver y Comprar |
| PXYAN10L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYAN10L | MISUMI | Ver y Comprar |
| PXYAN8 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYAN8 | MISUMI | Ver y Comprar |
| PXYAN12L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYAN12L | MISUMI | Ver y Comprar |
| PXYKN12 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN12 | MISUMI | Ver y Comprar |
| PXYKN8L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN8L | MISUMI | Ver y Comprar |
| PXYKN16L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN16L | MISUMI | Ver y Comprar |
| PXYKN12L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN12L | MISUMI | Ver y Comprar |
| PXYKN10L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN10L | MISUMI | Ver y Comprar |
| PXYKN10 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN10 | MISUMI | Ver y Comprar |
| PXYKN8 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKN8 | MISUMI | Ver y Comprar |
| SXPKN8L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. SXPKN8L | MISUMI | Ver y Comprar |
| SXYKN10L | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. SXYKN10L | MISUMI | Ver y Comprar |
| SXYKN10 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. SXYKN10 | MISUMI | Ver y Comprar |
| SXYKN12 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. SXYKN12 | MISUMI | Ver y Comprar |
| PXNAN8 | Émbolos de Indexación – Sin perilla, para cargas pesadas. PXNAN8 | MISUMI | Ver y Comprar |
| PXNKN10 | Émbolos de Indexación – Sin perilla, para cargas pesadas. PXNKN10 | MISUMI | Ver y Comprar |
| PXNKN12L | Émbolos de Indexación – Sin perilla, para cargas pesadas. PXNKN12L | MISUMI | Ver y Comprar |
| PXNKN16L | Émbolos de Indexación – Sin perilla, para cargas pesadas. PXNKN16L | MISUMI | Ver y Comprar |
| SXNKN16L | Émbolos de Indexación – Sin perilla, para cargas pesadas. SXNKN16L | MISUMI | Ver y Comprar |
| SXNKN8L | Émbolos de Indexación – Sin perilla, para cargas pesadas. SXNKN8L | MISUMI | Ver y Comprar |
| PXSAN16 | Émbolos de Indexación – Tipo perilla de aluminio, cuerda corta y rosca métrica fina. PXSAN16 | MISUMI | Ver y Comprar |
| PXSKN12 | Émbolos de Indexación – Tipo perilla de aluminio, cuerda corta y rosca métrica fina. PXSKN12 | MISUMI | Ver y Comprar |
| PXRAN16 | Émbolos de Indexación – Tipo perilla de aluminio, cuerda corta y rosca métrica fina. PXRAN16 | MISUMI | Ver y Comprar |
| PXRAN12 | Émbolos de Indexación – Tipo perilla de aluminio, cuerda corta y rosca métrica fina. PXRAN12 | MISUMI | Ver y Comprar |
| PXRKN12 | Émbolos de Indexación – Tipo perilla de aluminio, cuerda corta y rosca métrica fina. PXRKN12 | MISUMI | Ver y Comprar |
| PMXA6M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXA6M | MISUMI | Ver y Comprar |
| PMXA8M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXA8M | MISUMI | Ver y Comprar |
| PMXA10M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXA10M | MISUMI | Ver y Comprar |
| PMXK12M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXK12M | MISUMI | Ver y Comprar |
| PMXK6M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXK6M | MISUMI | Ver y Comprar |
| PMXK10M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXK10M | MISUMI | Ver y Comprar |
| PMXK8M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXK8M | MISUMI | Ver y Comprar |
| PMXYA12M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYA12M | MISUMI | Ver y Comprar |
| PMXYA8M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYA8M | MISUMI | Ver y Comprar |
| PMXYA10M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYA10M | MISUMI | Ver y Comprar |
| PMXYA6M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYA6M | MISUMI | Ver y Comprar |
| PMXYK12M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYK12M | MISUMI | Ver y Comprar |
| PMXYK8M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYK8M | MISUMI | Ver y Comprar |
| PMXYK6M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYK6M | MISUMI | Ver y Comprar |
| PMXYK10M | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PMXYK10M | MISUMI | Ver y Comprar |
| PXVB20-12 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. PXVB20-12 | MISUMI | Ver y Comprar |
| PXVBK20-10 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. PXVBK20-10 | MISUMI | Ver y Comprar |
| PXVBK20-12 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. PXVBK20-12 | MISUMI | Ver y Comprar |
| PXVBK16-8 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. PXVBK16-8 | MISUMI | Ver y Comprar |
| PXVBK16-10 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. PXVBK16-10 | MISUMI | Ver y Comprar |
| SPXVBK16-8 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. SPXVBK16-8 | MISUMI | Ver y Comprar |
| SPXVBK16-10 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. SPXVBK16-10 | MISUMI | Ver y Comprar |
| SPXVBK20-12 | Émbolos de Indexación – Tipo palanca, rosca métrica fina. SPXVBK20-12 | MISUMI | Ver y Comprar |
| PXKT10 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKT10 | MISUMI | Ver y Comprar |
| PXKF5 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXKF5 | MISUMI | Ver y Comprar |
| PXYKT6 | Émbolos de Indexación – Tipo perilla, punta seleccionable, rosca métrica fina. PXYKT6 | MISUMI | Ver y Comprar |
| PXSL20 | Émbolos de Indexación – Tipo perilla con perno piloto de precisión. PXSL20 | MISUMI | Ver y Comprar |
| PXYSH12 | Émbolos de Indexación – Tipo perilla con perno piloto de precisión. PXYSH12 | MISUMI | Ver y Comprar |
| PMXSB8 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXSB8 | MISUMI | Ver y Comprar |
| PMXSB10 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXSB10 | MISUMI | Ver y Comprar |
| PMXSM8 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXSM8 | MISUMI | Ver y Comprar |
| PMXSM10 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXSM10 | MISUMI | Ver y Comprar |
| PMXYSB10 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXYSB10 | MISUMI | Ver y Comprar |
| PMXYSB8 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXYSB8 | MISUMI | Ver y Comprar |
| PMXYSM8 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXYSM8 | MISUMI | Ver y Comprar |
| PMXYSM10 | Émbolos de Indexación – Tipo perilla, compacto, rosca métrica gruesa. PMXYSM10 | MISUMI | Ver y Comprar |
| PMXSL10 | Émbolos de Indexación – Tipo perilla con perno piloto de precisión. PMXSL10 | MISUMI | Ver y Comprar |
| PMXYSL10 | Émbolos de Indexación – Tipo perilla con perno piloto de precisión. PMXYSL10 | MISUMI | Ver y Comprar |
| PMXYSL12 | Émbolos de Indexación – Tipo perilla con perno piloto de precisión. PMXYSL12 | MISUMI | Ver y Comprar |
| PMXYSH20 | Émbolos de Indexación – Tipo perilla con perno piloto de precisión. PMXYSH20 | MISUMI | Ver y Comprar |
| PMXRB12 | Émbolos de Indexación – Tipo palanca, rosca métrica gruesa. PMXRB12 | MISUMI | Ver y Comprar |
| PMXRB10 | Émbolos de Indexación – Tipo palanca, rosca métrica gruesa. PMXRB10 | MISUMI | Ver y Comprar |
| PMXRM10 | Émbolos de Indexación – Tipo palanca, rosca métrica gruesa. PMXRM10 | MISUMI | Ver y Comprar |
| PMXRM12 | Émbolos de Indexación – Tipo palanca, rosca métrica gruesa. PMXRM12 | MISUMI | Ver y Comprar |
| PXYA10 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXYA10 | MISUMI | Ver y Comprar |
| PXK12 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXK12 | MISUMI | Ver y Comprar |
| PXYK12 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXYK12 | MISUMI | Ver y Comprar |
| SXYK16 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. SXYK16 | MISUMI | Ver y Comprar |
| PXK10 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXK10 | MISUMI | Ver y Comprar |
| SXYK10 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. SXYK10 | MISUMI | Ver y Comprar |
| PXNK16 | Émbolos de Indexación – Sin perilla, cargas ligeras. PXNK16 | MISUMI | Ver y Comprar |
| PXA10 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXA10 | MISUMI | Ver y Comprar |
| PXYK10 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXYK10 | MISUMI | Ver y Comprar |
| PXNK10 | Émbolos de Indexación – Sin perilla, cargas ligeras. PXNK10 | MISUMI | Ver y Comprar |
| PXK16 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXK16 | MISUMI | Ver y Comprar |
| PXYK16 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. PXYK16 | MISUMI | Ver y Comprar |
| SXYK12 | Émbolos de Indexación – Tipo perilla, rosca métrica fina o gruesa. SXYK12 | MISUMI | Ver y Comprar |
| IPL-6 | Émbolos de Indexación – Tipo perilla, con posición de descanso series IPL. IPL-6 | KONISHI | Ver y Comprar |
| PMX-4-M6-AK | Émbolos de Indexación – Tipo perilla, rosca fina/gruesa, series PMX. PMX-4-M6-AK | NABEYA BI-TECH | Ver y Comprar |
| PFY-6-A | Émbolos de Indexación – Tipo perilla con brida, con posición de descanso, Series PFY. PFY-6-A | NABEYA BI-TECH | Ver y Comprar |
| PBY-8-A | Émbolos de Indexación – Con placa de montaje, series PBY. PBY-8-A | NABEYA BI-TECH | Ver y Comprar |
