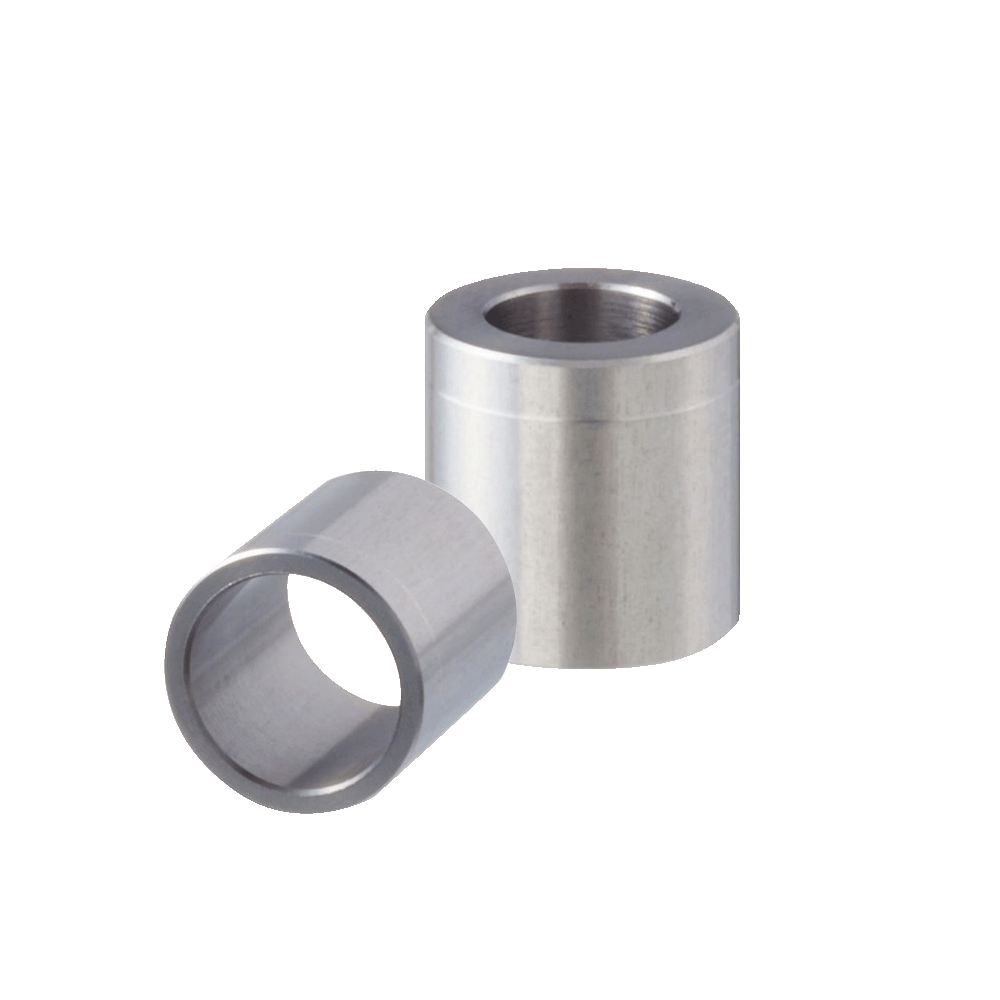

Bujes para Jig
- Se utilizan en la fabricación y montaje de dispositivos de sujeción llamados jigs. Un jig es una herramienta o dispositivo utilizado para guiar, sujetar o posicionar de manera precisa una pieza de trabajo durante un proceso de fabricación.
| Número de parte | I.D. D (mm) | Longitud (mm) | O.D. D (mm) | Tipo | Carga Dinámica (N) | Carga Estática (N) | Sellos | Archivo CAD | Compra |
|---|---|---|---|---|---|---|---|---|---|
| LMU10 | 10 | 29 | 19 | Recto | 372 | 549 | Sí |  | Ver y Comprar |
| LMKW10 | 10 | 55 | 17 | Recto | 585 | 867 | Sí |  | Ver y Comprar |
| LMUT10 | 10 | 25 | 19 | Recto | 254 | 359 | Sí |  | Ver y Comprar |
| LMU12 | 12 | 30 | 21 | Recto | 412 | 598 | Sí |  | Ver y Comprar |
| LMK12 | 12 | 30 | 21 | Brida cuadrada | 412 | 598 | No |  | Ver y Comprar |
| LMUT12 | 12 | 25 | 21 | Recto | 317 | 407 | Sí |  | Ver y Comprar |
| LHFR12 | 12 | 30 | 21 | Brida redonda | 412 | 598 | Sí |  | Ver y Comprar |
| LMU16 | 16 | 37 | 28 | Recto | 775 | 1180 | Sí |  | Ver y Comprar |
| LMK16UU | 16 | 37 | 28 | Brida cuadrada | 775 | 1180 | Sí | | Ver y Comprar |
| LHFRD16 | 16 | 56 | 28 | Brida redonda | 1164 | 1448 | Sí | | Ver y Comprar |
| LHFCD16 | 16 | 56 | 28 | Brida compacta | 1164 | 1448 | Sí |  | Ver y Comprar |
| LMU20 | 20 | 42 | 32 | Recto | 882 | 1370 | Sí |  | Ver y Comprar |
| LHFR20 | 20 | 42 | 32 | Brida redonda | 882 | 1370 | Sí |  | Ver y Comprar |
| LHMRW25 | 25 | 112 | 40 | Brida central | 1560 | 3140 | Sí |  | Ver y Comprar |
| LHFR25 | 25 | 59 | 40 | Brida redonda | 980 | 1570 | Sí |  | Ver y Comprar |
| LHMSW30 | 30 | 123 | 45 | Brida central cuadrada | 2490 | 5490 | Sí |  | Ver y Comprar |
| LHMCW30 | 30 | 123 | 45 | Brida central compacta | 2490 | 5490 | Sí |  | Ver y Comprar |
| Número de Parte | Diámetro interior (mm) | Diámetro exterior (mm) | Longitud (mm) | Material | Acabado superficial | Forma básica | CAD File | Compra |
|---|
