Neumática
CONECTORES RÁPIDOS
Conocidos también como racores, estos componentes permiten realizar uniones seguras y eficientes en sistemas de aire comprimido.
Industrias en las que podemos encontrarlos
Automotriz
- Sistemas de aire comprimido para herramientas neumáticas en líneas de ensamble.
Manufactura
general
- Conexión de equipos de manufactura como corte, prensado, estampado, soldadura y pintura.
- En líneas de aire comprimido para soplado y limpieza de piezas.
Empaque
- Control neumático en máquinas de sellado, llenado, etiquetado y en sistemas de vacío.
Médica/Farmacéutica
- Equipos de dosificación y llenado estéril.
- Máquinas de recubrimiento y empaquetado de tabletas.
Subcategorías disponibles

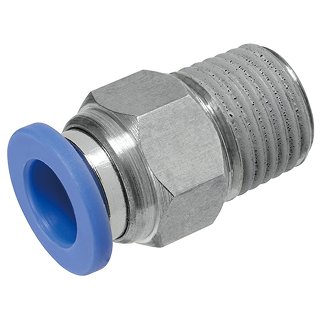

Su método de conexión es mediante rosca. Están disponibles en configuraciones recta y L.
Diseñados con salidas múltiples para distribuir aire, estos conectores están disponibles en diversas configuraciones: L, T, Y y A.
Se emplean para unir dos o más tramos de manguera o tubería del mismo diámetro. Están disponibles en configuraciones: recto, L, Y, T, X y múltiple.
Se caracterizan por su capacidad de ajustar el ángulo de conexión, facilitando la instalación en espacios reducidos. Disponibles en configuraciones recta, L y T.
Se utilizan como reductores, permitiendo la conexión entre mangueras o tubos de diferente diámetro.
Características técnicas
| Criterio técnico | Variabilidad | Grado | Justificación técnica |
|---|---|---|---|
| Tipo de rosca* | NPT, BSPT (Rc), Métrica | N/A | Es fundamental identificar correctamente el tipo de rosca, ya que existen diferentes estándares que no son compatibles entre sí, aun cuando el diámetro nominal sea similar. |
| Material | Resina: PBT, PA, PP, UL94 V-0; Latón, Acero inoxidable: 304, 316 | Estándar | Se trata de materiales de uso general, adecuados para una amplia gama de aplicaciones industriales. |
| Acero inoxidable: 316, 304; Resina: PPS, PBT, PP, UL94 V-0 | Cuartos limpios | Están fabricados con materiales lisos y resistentes, que facilitan la limpieza y minimizan la acumulación de partículas. | |
| Acero inoxidable 316, 304, Resina PPS, PP, UL94 V-0 | Alimentos/Farmacéutica | Están fabricados con materiales no tóxicos y resistentes a la corrosión. | |
| Latón, Acero inoxidable 316 | Antiestática | Se utilizan en entornos donde es crucial evitar la acumulación y descarga de electricidad estática. | |
| Acero inoxidable 316; Resina: PPS | Resistente al calor | Están diseñados para operar de forma segura en ambientes de alta temperatura. | |
| Acero inoxidable 316 | Resistente al calor | Están diseñados para funcionar de manera segura y eficiente en ambientes fríos. | |
| Latón, Acero inoxidable 316 | Resistente al calor | Se emplean en sistemas de calefacción o enfriamiento de moldes en procesos como la inyección de plástico. | |
| Latón, Resina: UL94 V-0 | Pulverización | Están diseñados para sistemas que transportan aire comprimido o mezclas de aire y líquidos, como en aplicaciones de pintura. | |
*En caso de conectores roscados.

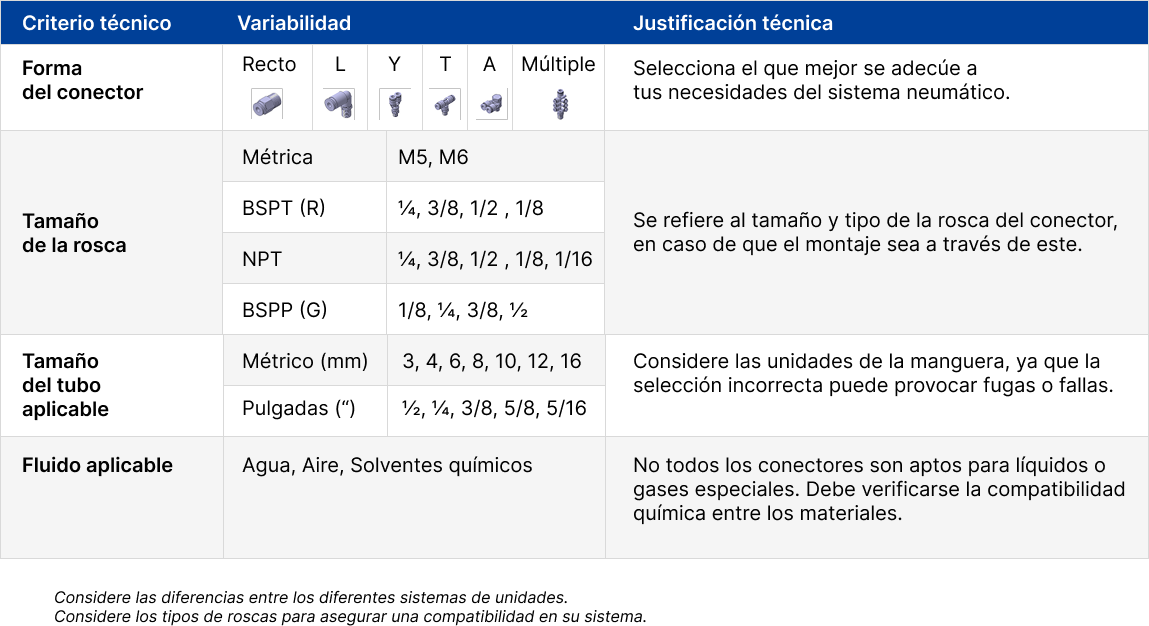

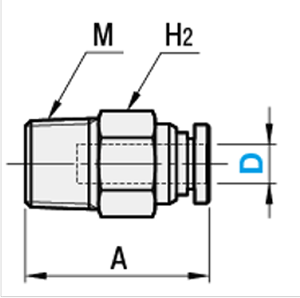

Guía de selección para Conectores Neumáticos Rápidos Roscados

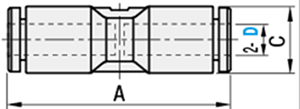

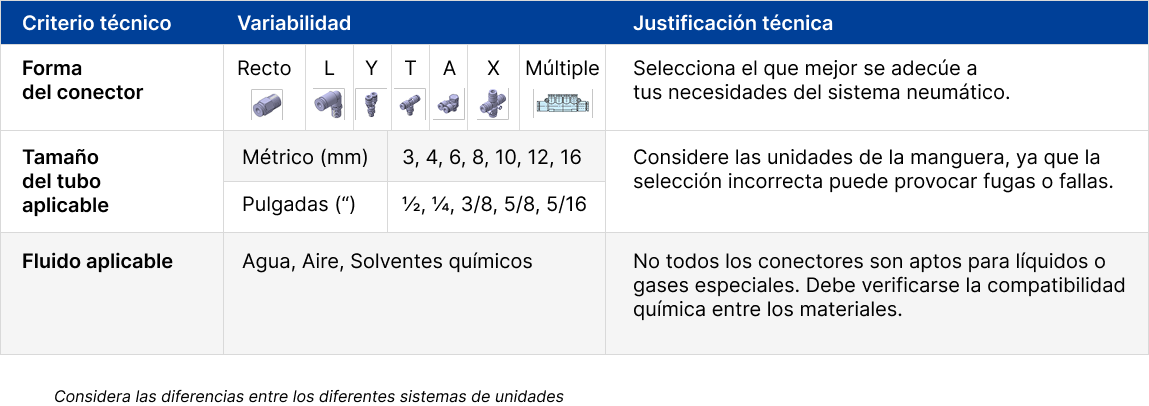

Guía de selección para Conectores Neumáticos Rápidos de Unión
Configuración paso a paso con MISUMI
1. Tipo de conector y forma
Selecciona de acuerdo con la función y configuración del sistema. Es esencial determinar si se necesita un conector: Roscado, de unión, etc, además de conocer su respectiva forma: Recta, L, Y, T, A, etc.
2. Tipo de rosca y tamaño
En la industria se utilizan diversos estándares de rosca, por lo que es fundamental identificar y seleccionar el adecuado para garantizar la compatibilidad entre los componentes del sistema.
3. Diámetro de la manguera aplicable
Define el diámetro de la manguera que se utilizará, ya que el conector debe ser compatible para garantizar un sellado adecuado y una conexión segura.
4. Materiales
El material del conector debe elegirse según el fluido utilizado, la aplicación y el ambiente de operación. Factores como la exposición a humedad, químicos, temperaturas extremas o requisitos de higiene, influyen en la selección.
Siguiendo estos pasos, tendrás configurados correctamente tus conectores neumáticos para la aplicación que requieres.
