Pines Dowel

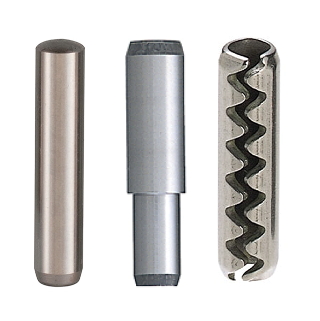

PINES DOWEL, ESCALONADOS Y DE RESORTE

Elementos cilíndricos diseñados para alinear y ensamblar componentes con máxima precisión.
La línea de pernos dowel de MISUMI destaca por su variedad de geometrías, acabados y tolerancias, adaptándose a las exigencias de todo tipo de aplicaciones industriales.

Configura Ahora

Industrias en las que podemos encontrarlos

Automotriz

Permiten el ensamblaje repetitivo y seguro de piezas desmontables.

Utilizados en posicionamiento de troqueles y moldes en procesos de estampado y soldadura.

Manufactura
general

Alineación de maquinaria, equipos industriales, herramentales y moldes, garantizando exactitud, precisión, estabilidad y eficiencia en procesos productivos.

Subcategorías disponibles

Rectos

Su forma es cilíndrica uniforme.

Cónicos

Su forma cilíndrica con ligera conicidad es ideal para centrados automáticos.

Escalonados

Su geometría permite un doble ajuste en la alineación de diferentes diámetros.

De resorte

Cuenta con una ranura longitudinal o enrollado en espiral ideal para piezas sometidas a vibraciones.

Características técnicas

Criterio técnico	Variabilidad	Justificación técnica
Diámetro	0.1 mm – 30 mm	N/A
Longitud (L)	2 mm – 200 mm	N/A
Tolerancias	h7, m6, g6, (+0.010, +0.005), (+0.002, +0)	Las tolerancias son críticas, ya que estos elementos están diseñados para lograr alineaciones precisas y repetibles.
Método de fijación	Recto	Su instalación es a presión.
	Rosca interna	Se utilizan para aplicaciones donde el perno debe ser removido o reemplazado con frecuencia.
	Rosca externa	Se utilizan para aplicaciones donde el perno debe ser removido o reemplazado con frecuencia.
Canal de alivio	Con/Sin	Esta ranura permite la liberación del aire o fluido atrapado dentro del orificio durante la inserción del perno.
